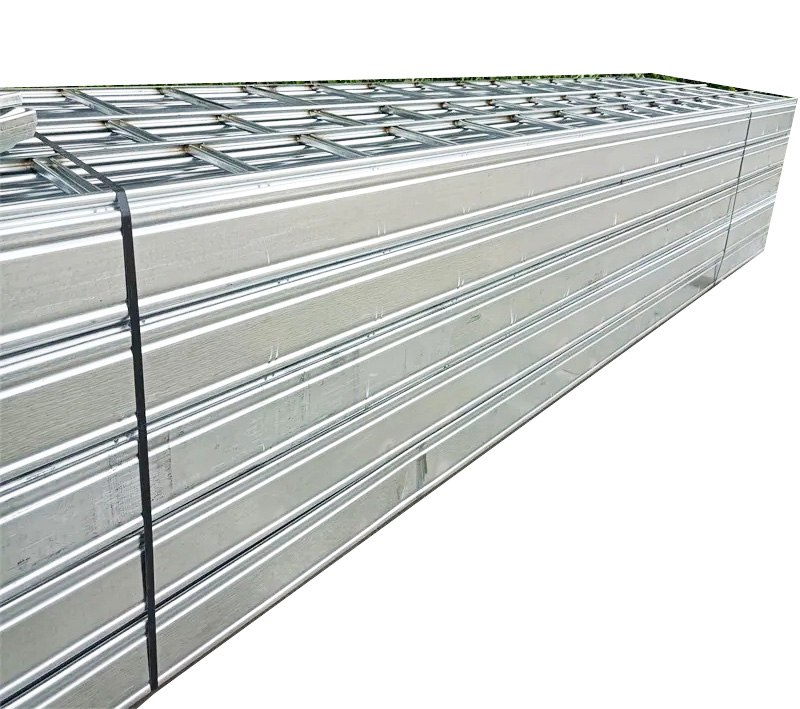

電纜橋架的安裝要求





先來看看標準GB50303《修建電氣工程施工質量檢驗標準》強條的要求：



　　11.1.1金屬梯架、托盤或槽盒本體之間的銜接應結實牢靠，與維護導體的銜接應契合下列規則：



　　1.梯架、托盤和槽盒全長不大于30m時，不該少于2處與維護導體牢靠銜接；全長大于30m時，應每隔20m~30m應添加一個銜接點，開始端和結尾端均應牢靠接地。



　　2.非鍍鋅梯架、托盤和槽盒本體之間銜接板的兩頭應跨接維護聯合導體，維護聯合導體的截面積應契合規劃要求。



　　3.鍍鋅梯架、托盤和槽盒本體之間不跨接維護聯合導體時，銜接板每端不該少于2個有防松螺帽或防松墊圈的銜接固定螺栓。



　　1平直線段橋架吊架間隔1.5m~2m，假如選用吊桿支架，吊桿直徑不該小于8mm，且需在過梁處應設置固定支架。



　　2轉彎處兩頭各設一組吊架，且兩組吊架對稱安置，間隔不大于1.5米，不然轉彎中心方位增設一組吊架。



　　3轉彎處兩頭各設一組吊架，且兩組吊架對稱安置，間隔不大于1.5米，不然轉彎中心方位增設一組吊架；頂層橋架距樓板間隔不小于150mm，上基層橋架間隔不小于150mm。



　　4橋架、線槽按砼特別視點精確放樣、加工、設備。



　　5直線段鋼制電纜橋架長度超越30米、鋁合金或許玻璃鋼制電纜橋架長度超越15米設有彈性節；電纜橋架跨過修建物變形縫處設置補償設備。



　　6金屬電纜橋架及其支架全長應不少于2處于接地干線相銜接；橋架首位兩頭需與配電柜外殼或地線排牢靠銜接。



　　7非鍍鋅電纜橋架間銜接板的兩頭跨接銅芯接地線，跨接地線必定要注意線槽橋架專用接地孔上，地線的最小答應截面積不小于4mm2；銜接前除掉接地螺栓下方的絕緣層；鍍鋅橋架間銜接板的兩頭不跨接接地線，但銜接板兩頭不少于2個有防松螺帽或防松墊圈的銜接固定螺栓。



　　8與土建合作，橋架穿越墻體、樓板等部位預先留孔。



　　9線槽、橋架底板應與支吊架橫擔用金屬螺栓固定（≤200mm，用一個螺栓固定；＞200mm，距邊1/4處兩個螺栓固定）。



　　10橋架穿越墻體及樓板，應用不燃資料封堵；穿越防火分區橋架內有必要做防火封堵。



　　11室外設備橋架設備高度不能低于積雪、積水高度，一起考慮選用防水型蓋板，進出室外橋架、線槽，室內須高于室外，避免雨水流入室內。
