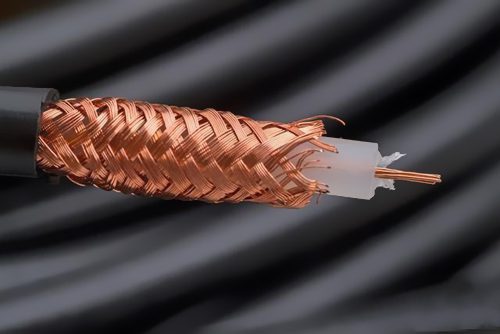

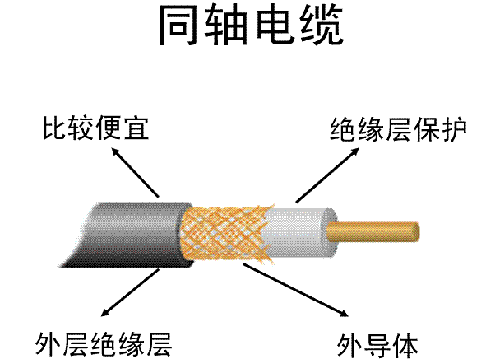

 同軸電纜(Coaxial Cable)是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。最常見的同軸電纜由絕緣資料阻隔的銅線導體組成，在里層絕緣資料的外部是另一層環形導體及其絕緣體，然后整個電纜由聚氯乙烯或特氟綸資料的護套包住。它的特點是抗攪擾才能好，傳輸數據安穩，價格也廉價，相同被廣泛運用，如閉路電視線等。同軸細電纜線一般商場價格幾元一米，不算太貴。同軸電纜用來和BNC頭相連，商場上賣的同軸電纜線一般都是已和BNC頭銜接好了的制品，我們可直接選用。



可是，依據對同軸電纜自身特性的剖析，當信號在同軸電纜內傳輸時其遭到的衰減與傳輸間隔和信號自身的頻率有關。一般來講，信號頻率越高，衰減越大。視頻信號的帶寬很大，到達6MHz，而且，圖象的顏色部分被調制在頻率高端，這樣，視頻信號在同軸電纜內傳輸時不只信號全體起伏遭到衰減，而且各頻率重量衰減量相差很大，特別是顏色部分衰減最大。所以，同軸電纜只適合于近間隔傳輸圖象信號，當傳輸間隔到達200米左右時，圖象質量將會顯著下降，特別是顏色變得昏暗，有失真感。

在工程實踐中，為了延伸傳輸間隔，要運用同軸擴大器。同軸擴大器對視頻信號具有必定的擴大，而且還能經過均衡調整對不同頻率成分別離進行不同巨細的補償，以使接納端輸出的視頻信號失真盡量小。可是，同軸擴大器并不能無約束級聯，一般在一個點到點體系中同軸擴大器最多只能級聯2到3個，不然無法確保視頻傳輸質量，而且調整起來也很困難。因而，在監控體系中運用同軸電纜時，為了確保有較好的圖象質量，一般將傳輸間隔規模約束在四、五百米左右。



別的，同軸電纜在監控體系中傳輸圖象信號還存在著一些缺陷:

1)同軸電纜自身受氣候變化影響大，圖象質量遭到必定影響;

2)同軸電纜較粗，在密布監控應用時布線不太便利;

3)同軸電纜一般只能傳視頻信號，假如體系中需求一起傳輸操控數據、音頻等信號時，則需求別的布線;

4)同軸電纜抗攪擾才能有限，無法應用于強攪擾環境;

5)同軸擴大器還存在著調整困難的缺陷。
