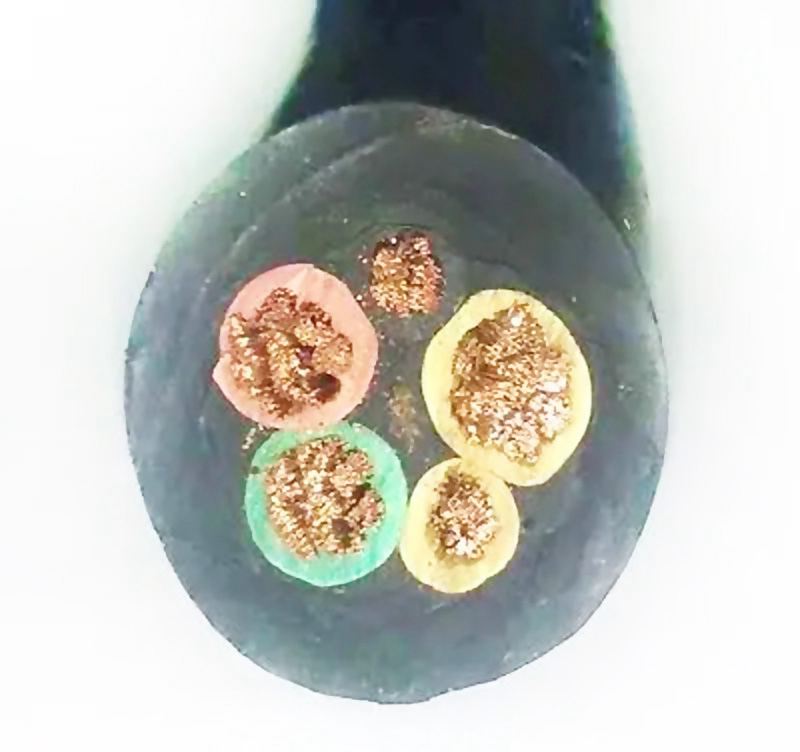

南方珠江電纜二次接線是這么做出來的電纜作頭接線教案
第一章 高壓電纜頭制造及接線
第一節3kV、6kV、10kV電纜頭制造與接線
1、東西及資料預備 施工前應預備的東西及資料有鋸弓、壓線鉗、電工東西、電烙鐵、線軸、液化氣罐、液化氣噴槍、銼刀、高壓資料及附件、自粘帶、塑料帶、黃蠟綢帶、線鼻子等。
2、制造前的查看 戶內野外電纜頭
6kV電力電纜終端電纜頭選用熱縮電纜頭裝置工藝，制造時有必要由了解工藝的施工人員進行。制造電纜頭前，應先了解裝置工藝資料，作好查看，并契合下列要求：運用兆歐表（2500V）丈量電纜絕緣狀況良好，無受潮；附件標準與電纜共同，零部件徹底，無損害，絕緣資料不得受潮，密封資料不得失效，電纜頭及其附件潔凈、清潔，電纜頭附件包含：三叉口、鍍鋅銅織造網接地線、密封膠帶、清潔劑、應力管、線芯絕緣管、防雨裙（野外）等。電纜頭制造時，要避免塵土、雜物落入絕緣內，禁止在霧或雨中施工。
3、制造方法
3-1 把電纜暫時固定好，標出剝切方位，然后，解開電纜進行剝切。電纜頭從剝切開端有必要接連操作直至完結，縮短絕緣顯露時刻，剝切電纜時不得損害線芯和內絕緣層。3-2 剝切電纜前，先把電纜校直，從電纜末打量取500mm，在外護套上刻一環形刀痕，向電纜結尾切開并剝除電纜外護層。在鋼鎧堵截處內側用綁線綁扎鎧裝層，鋸斷鋼鎧，鋼鎧留30mm，鋸口要規整，在鋼鎧斷口處保存10mm內護層，其他切除。3-3 除掉填充物，分開線芯。，電纜鋼鎧需兩頭接地，制造時，把鍍錫銅織造線一端拆開均分三份，將每一份從頭織造后別離繞包在三相銅屏蔽層上并綁扎結實，焊接在各相銅帶屏蔽上。接地線在鎧裝處用1.5mm²的細銅絲綁扎固定焊牢，必要時把鋼鎧外表銼毛，截面為120mm²及以下電纜，接地線16mm²；150mm²及以上電纜，接地線25mm²。如電纜沒有鋼鎧，接地線錫焊在各相銅帶屏蔽及鋼凱上。接地線從三支套下部引出。（圖1-1）
3-4 用填充膠填充分叉處使外構成蘋果形。用溶劑清潔電纜外護套外表，用密封膠帶繞包兩層，長約60mm ，將接地線包在兩層之間，構成密封段，套上三支套，手套要套到線芯根部，先從手套根部向下加熱縮短，縮短徹底后，端部應有少數膠液擠出，再從手指根部向上加熱縮短。3-5 縮好后，從三支套手指端部向上量40mm為銅帶屏蔽堵截處，先用銅線將銅帶綁扎再進行切開，堵截口要規整。保存半導電層20mm，其他剝除，剝除要潔凈，留意不要損害主絕緣。關于殘留在主絕緣外表的半導電層，用細砂布打磨潔凈后。用溶劑清洗。3-6 用半導電帶填充半導電層與主絕緣的空隙20mm，以半疊繞方法繞包一層，與半導電層和主絕緣各搭接10mm，構成滑潤過渡。3-7 裝置應力操控管：清潔半導電層和銅帶屏蔽外表，清潔線芯絕緣外表，保證絕緣外表無碳跡，套上應力操控管。應力操控管下端與分之手套上端相距20mm，用弱小火焰自上而下盤繞給應力管加熱使其縮短。在應力操控管上端包繞自粘帶，使其滑潤過渡。
3-8 套裝熱縮短管：清潔線芯絕緣外表、應力操控管及分支手套外表。套上熱縮短管，其下部與分支手套根部搭接20mm，用弱火焰（不超越1200C）自下往上盤繞加熱縮短。徹底縮短后管口應有少數膠液擠出。3-9 壓接接線鼻子：先量好線芯長度，按接線鼻子孔深加5mm的長度，剝除線芯端部絕緣，線端絕緣削成“鉛筆頭”形狀，長度為30mm。套上接線鼻子進行壓接，用銼刀修整壓接部位，清潔導線及鼻子外表。用密封膠帶或自粘帶將鼻子與線芯絕緣端部之間填平，壓接凹處同時填平。套上維護管加熱縮好。核對相序再縮上相色標志。(圖1-2) 3-10 把電纜正式固定好，有零序電流互感器的電纜，要穿過互感器，電纜接地點在互感器以下時，接地線直接接地；接地點在互感器以上時，接地線穿過互感器接地，接地線在接地前要套絕緣管對地絕緣。接線鼻子和母線的搭接面有必要涂上導電膏。3-11 多根并聯的電纜接線方法共同。3-12 掛好正式電纜牌，電纜牌用紅外線縮封機制造，電纜牌掛在分支套下方。
4 野外高壓電纜頭裝置
4-1 線芯熱縮絕緣管裝置結束后,在指套底部套入三孔防雨 裙并熱縮頸部固定。4-2 套入三個單孔防雨裙并熱縮頸部固定, 單孔防雨裙裝置 方位為間隔三孔防雨裙100mm, 單孔防雨裙之間間隔100mm.
第二節3kV、6kV、10kV電纜頭制造與接線 質量通病及預防措施
第二章380V/220V電纜頭制造接線
第一節 380V/220V電纜頭制造與接線
1 東西及資料預備 施工前應預備的東西及資料有鋸弓、壓線鉗、電工東西、電烙鐵、線軸、液化氣罐、液化氣噴槍、銼刀、低壓資料及附件、自粘帶、塑料帶、線鼻子等。
2 制造前的查看 380V/220V電纜頭制造選用熱縮電纜頭裝置工藝,制造時有必要由了解工藝的施工人員進行，運用兆歐表（1000V）丈量電纜絕緣狀況良好，無受潮。
3 制造方法
3-1 把電纜擺放、暫時固定好，標出剝切方位。3-2 解開電纜進行剝切，剝切電纜時，留意把暫時電纜牌從頭固定好，避免弄丟而混雜電纜。剝切電纜時不得損害線芯和保存的絕緣層。切電纜前，先把電纜校直，依據接線方位從電纜末打量取恰當長度進行剝切，在外護套上刻一環形刀痕，向電纜結尾切開并剝除電纜外護層；鋸斷鋼鎧，鋸口要規整，鋼鎧與外護套鋸齊。3-3 剝內護套除掉填充物，分開線芯，鋼鎧以上留5mm內護套，其他剝除；從電纜線芯根部向下20 mm處，環切掉外護套，顯露鋼鎧，鋼鎧要除漆、除銹而且把外表銼毛，接地線在鋼鎧處用1.5mm²的細銅絲綁扎固定焊牢。截面為120mm²及以下電纜，接地線16mm²；150mm²及以上電纜，接地線25mm²。接地線從電纜頭下部引出。如電纜沒有鋼鎧，剝離鋼鎧過程省掉，電纜不需錫焊接地線。3-4 用自粘帶填充分叉處使外構成蘋果形。用溶劑清潔電纜外護套外表，套上分支手套，手套要套到線芯根部，熱縮時，先從手指套根部向下加熱縮短，縮短徹底后，端部應有少數膠液擠出，再從手指根部向上加熱縮短。
3-5 電纜頭固守時，固定點在電纜頭中下部，然后在電纜頭上部100mm處進行第一道綁扎，以后用綁扎帶每80 mm綁扎一次。逐根把綁扎好的電纜固定在盤內本來方位，固守時，留意看好接線方位。電纜頭固定前，一定要掛好正式電纜牌，電纜牌用紅外線熱縮機縮封制造。上進線盤，電纜牌掛在電纜頭上方，下進線盤，電纜牌掛在電纜頭的下方，同一排電纜的電纜牌高度共同，而且，電纜牌上的文字方向共同。3-6 有零序電流互感器的電纜，要穿過互感器，電纜接地點在互感器以下時，接地線直接接地；接地點在互感器以上時，接地線穿過互感器接地，接地線在接地前要套縮料管對地絕緣。3-7 接線時，先量好線芯長度，按接線鼻子孔深加10mm的長度，剝除線芯端部絕緣，套上接線鼻子進行壓接，用銼刀修整壓接部位，清潔導線及鼻子外表。用密封膠帶或自粘帶將鼻子與線芯絕緣端部之間填平，壓接凹處同時填平。自粘帶與接線鼻子搭接30mm。核對相序加裝相色標志。電纜接線完后，同一盤柜中的電纜頭方位保持共同，線芯橫平豎直。3-8 多根并聯的電纜接線方法共同。
